污水處理廠柱塞泵替換螺桿泵
污水廠污泥脫水主要有高壓隔膜板框壓濾機進行。壓濾機進料泵采用螺桿泵，項目設置600平方板框壓濾機1臺，350平方壓濾機2臺。600平米板框壓濾機配套高低壓進料螺桿泵2臺，350平方壓濾機配套進料螺桿泵1臺。由于壓濾機使用頻率高，進泥顆粒含量多，導致螺桿泵定子及轉子損壞非常大，螺桿泵定子轉子使用壽命約為半年。維護費用非常高，成本加大，因此結合項目實際情況，將螺桿泵更換為柱塞泵，在保證生產進料效果的前提下，節約維護成本，節約能耗。
一、柱塞泵優勢
YB系列陶瓷柱塞泵是液壓驅動雙缸雙作用的容積型泵。以α型氧化鋁為柱塞，具有高的耐磨性和耐腐蝕性，該泵有運行平穩可靠，輸出壓力高計量準確，壓力波動小，低噪音耐酸堿，操作維護方便，使用壽命長等特點，配合壓濾機使用是各種類型固液分離的理想產品。相比離心泵、螺桿泵、轉子泵，該泵有以下優勢：壓力功率小，磨損小壽命長，有可調恒溫的功能，維修費用僅為離心泵、螺桿泵、轉子泵的十分之一，為用戶降低了使用成本減少了電能消耗。
參數：
| 型號 | 額定流量m³/H | 壓力范圍MPa | 電機KW | 進/出漿法蘭PN16 |
| YBH300-60 | 60 | 0-2.0 | 18.5 | DN150/DN150 |
| YBH400-100 | 100 | 0-2.0 | 22 | DN150/DN150 |
本次選擇以上2種型號柱塞泵匹配600及350平方壓濾機進料使用。其中350平壓濾機選擇流量60立方/h，壓力20BAR柱塞泵，完成滿足正常進料需求流量50左右，壓力12公斤的要求，在柱塞泵進料前期，出口阻力小，可實現滿流量進料，一般在2.5小時左右進料完成。同時600平壓濾機進料流量選擇100，滿足在快的時間內實現進料完成。
主要優勢：
1、 柱塞泵出口壓力高。可保證20公斤壓力，不會出現螺桿泵隨著定子和轉子磨損而無法保壓，導致進料壓力不足，或者進料時間過長。
2、 能耗低：正常350平壓濾機配套螺桿泵22KW，600平壓濾機配套螺桿泵45KW，而柱塞泵僅需要配套18KW和22KW，尤其對于600平壓濾機節約能耗一半以上。
3、 后期維護成本低。螺桿泵(每臺套)每半年需要更換一次轉子和定子每臺套，據市場調查一套35千瓦定子、轉子約6萬左右，而柱塞泵僅僅需要更歡發片和橡膠密封，每次費用僅為6千元左右。其維護費用僅為柱塞泵維護費用的10%左右。
二、柱塞泵和螺桿泵具體比對表
| 按正常每天工作10-12小時來計算 | 陶瓷柱塞泵 | 螺桿泵 |
| 流量 | 100m³/h | 100m³/h |
| 電機 | 22KW | 45KW |
| 最高壓力 | 2.0MPa | 1.2MPa |
| 整機壽命 | 15年以上 | 10年左右 |
| 核心部件使用壽命 | 超硬陶瓷柱塞，缸體壽命20年 | 螺桿，壽命1年 |
| 主要密封件及易損件更換時間 | 壽命：6-12月/次 | 膠套6-12月 |
| 年平均使用易損配件費用 | 5年內，<6000元/年 | >6萬 |
| 特點 | 可調恒壓，自動變量，低壓大流量，高壓小流量，液壓系統自動調整 | 變頻器調整 |
| 陶瓷柱塞泵 | 螺桿泵 | |
| 流量 | 60m³/h | 60m³/h |
| 電機 | 18.5KW | 22KW |
| 最高壓力 | 2.0MPa | 1.2MPa |
| 整機壽命 | 15年以上 | 10年左右 |
| 核心部件使用壽命 | 超硬陶瓷柱塞，缸體壽命20年 | 螺桿，壽命1年 |
| 主要密封件及易損件更換時間 | 壽命：6-12月/次 | 膠套6-12月 |
| 年平均使用易損配件費用 | 5年內，<6000元/年 | >6萬 |
| 特點 | 可調恒壓，自動變量，低壓大流量，高壓小流量，液壓系統自動調整 | 變頻器調整 |
根據某污水廠現運行14h/天來對比
| 600平壓濾機(高低壓泵)一年電費 |
費用 551880元 |
一年易損件 | |
| 1臺 | 365/天X45/kwX0.8元/hX14h/天=183960元 |
定子、轉子 100000/次X2/次=200000元 |
|
| 350平壓濾機(高低壓泵)一年電費 | |||
| 2臺 | 365/天X45/kwX0.8元/hX14h/天X2臺=367920元 |
定子、轉子 50000/次X2套X2/次=200000元 |
|
| YB400型柱塞泵一年電費 |
費用 241192元 |
閥片、橡膠密封、盤根等 7000X2/次=14000元 |
|
| 1臺 | 365/天X22/kwX0.8元/hX14h/天=89936元 | ||
| YB300型柱塞泵 |
閥片、橡膠密封、盤根等 6000X2臺X2/次=24000元 |
||
| 2臺 | 365/天X18.5/kwX0.8元/hX14h/天X2臺=151256元 | ||
成 本 回 收
根據以上對比污水廠一年的電費及易損件，費用需接近80萬左右，柱塞泵一年電費及易損件費用才30萬左右。
柱塞泵改造總投資60萬，根據以上現場實際發生費用對比二年不但收回投資成本還節省70萬左右。

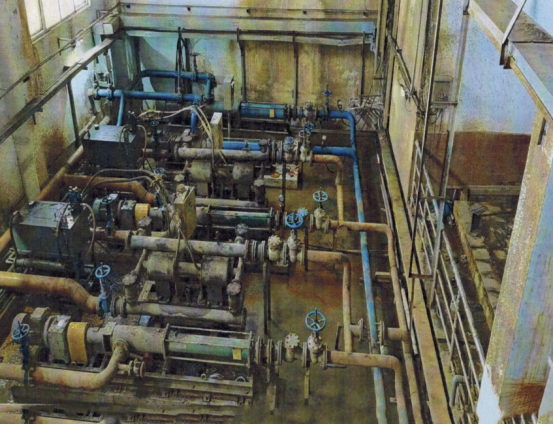

污水處理廠柱塞泵替換螺桿泵改造前

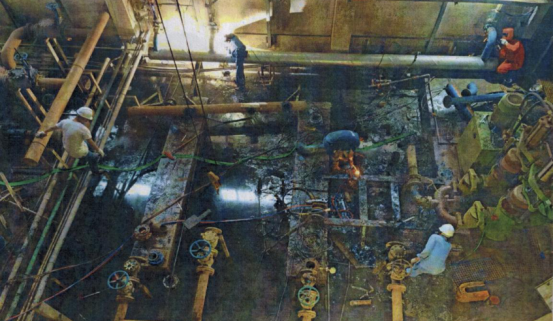

改造中

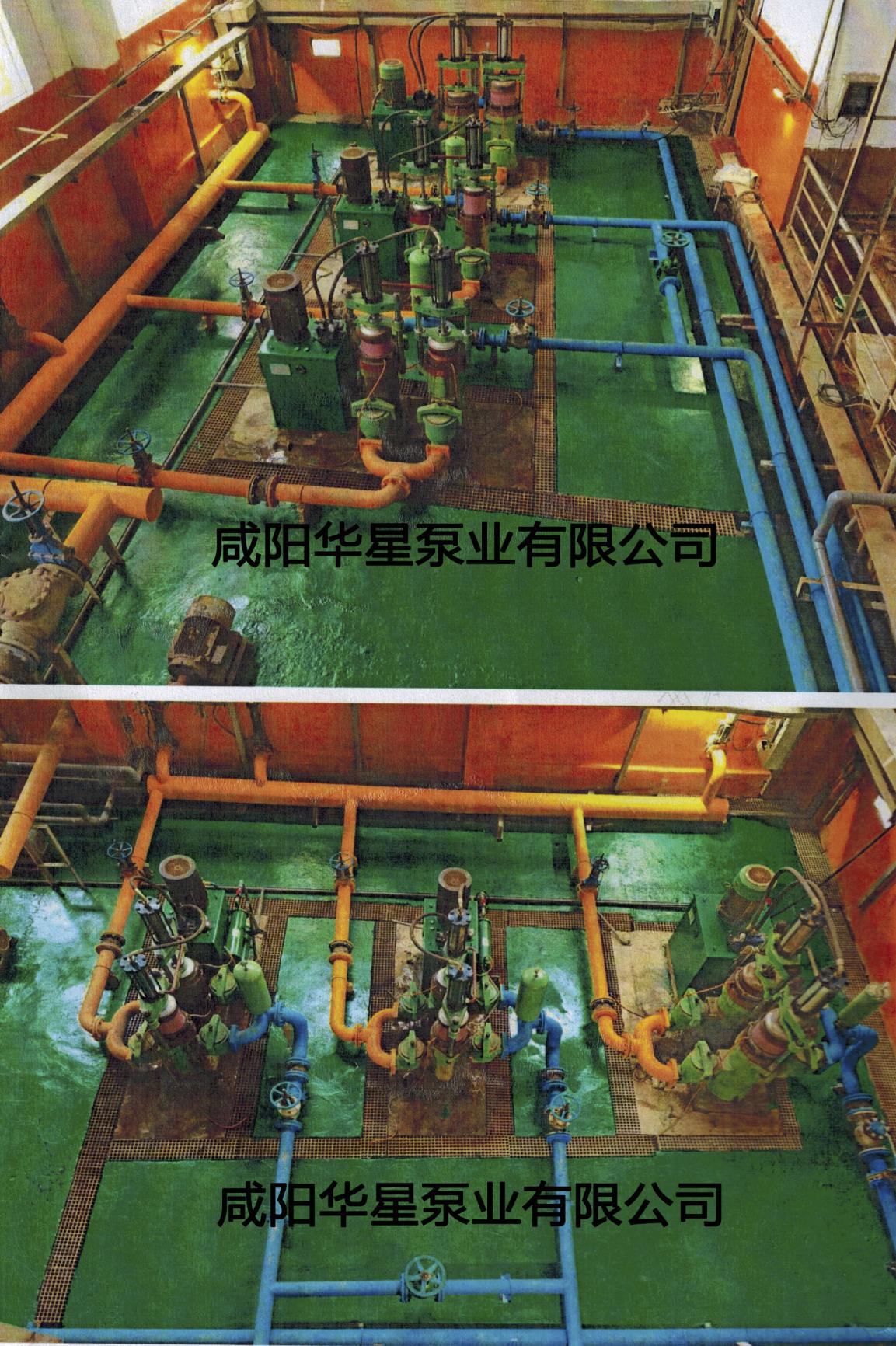

改造后
部分用戶現場：

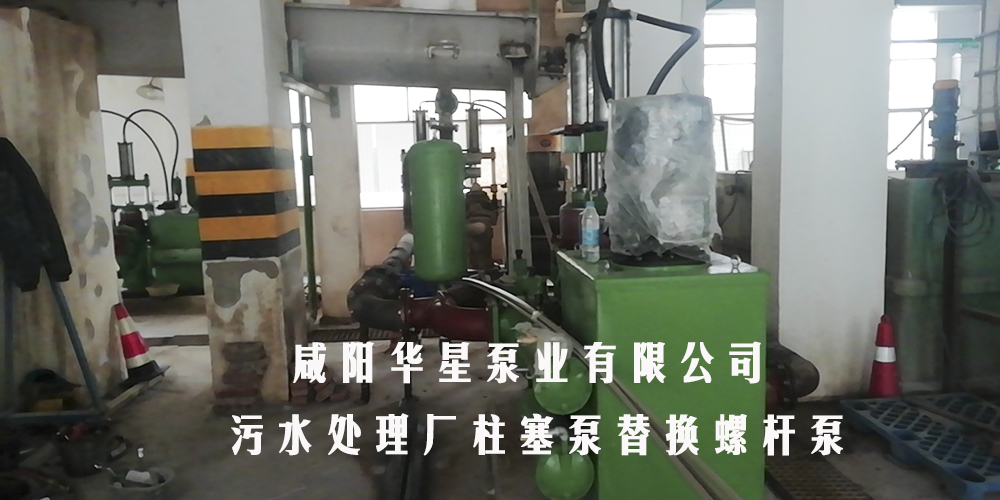

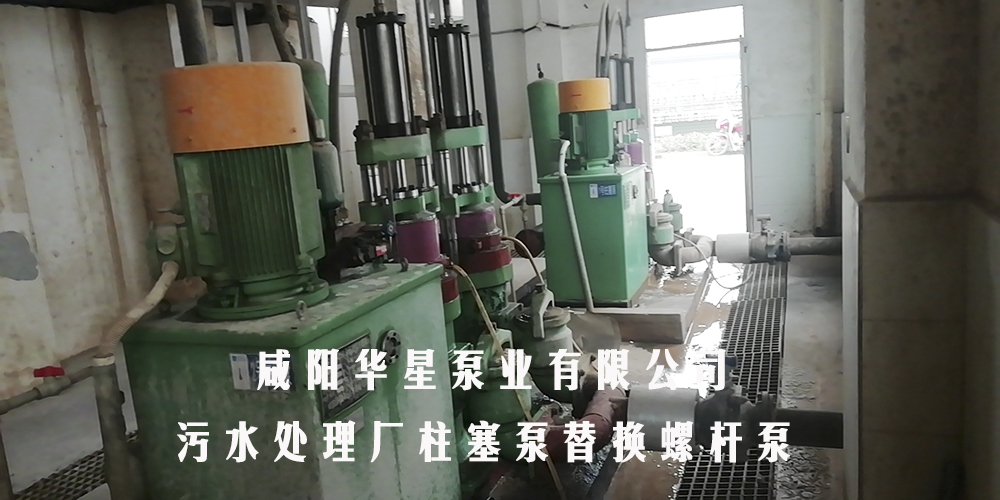

市政污水處理，項目地址：山東，使用YB400泵17臺
造紙污水處理 項目地址：山東，使用YB400泵12臺
松鶴煤業：洗煤廢水處理 項目地址：貴州，使用YBH-300J泵9臺
